Как работает телескопическая стрела автокрана: устройство, выдвижение секций и принцип действия

Роль телескопической стрелы в современной спецтехнике

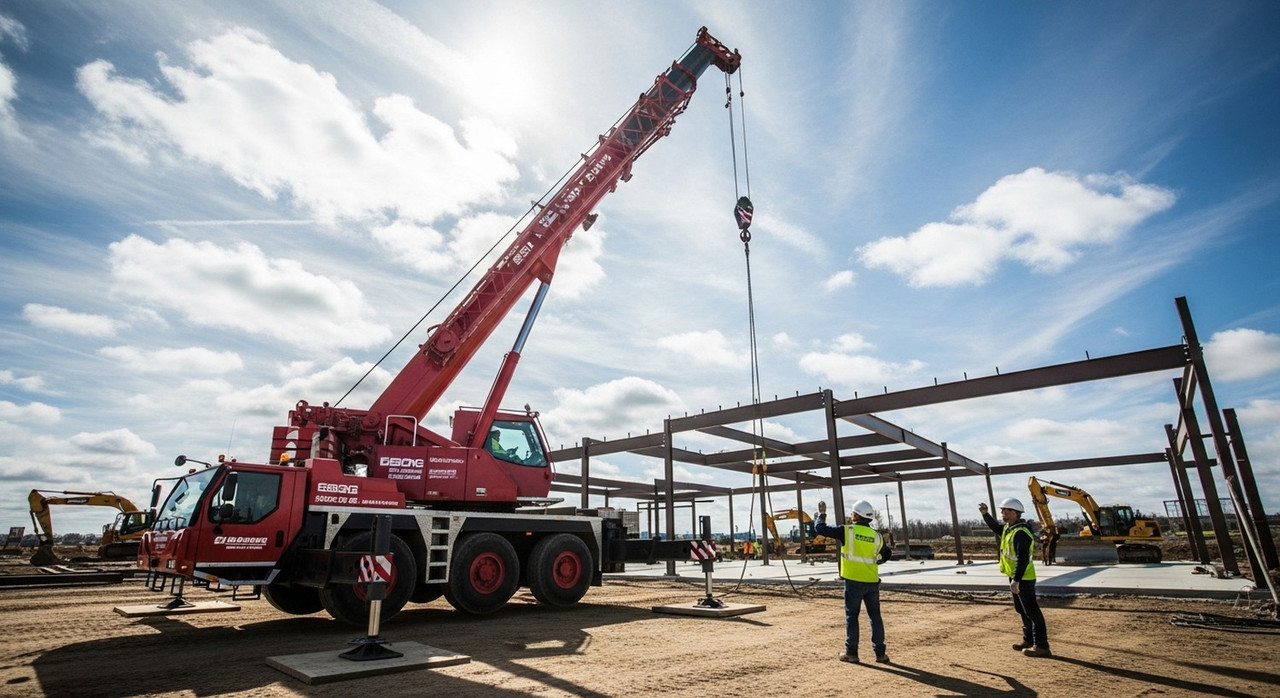

Современную строительную площадку невозможно представить без автокрана. Это универсальная машина, которая сочетает в себе мощь тяжелого грузоподъемного оборудования и маневренность обычного грузовика. Но главным «органом», превратившим неповоротливые краны прошлого в высокотехнологичных атлетов, стала именно телескопическая стрела.

Как отмечают эксперты профильного ресурса https://kran-parts.ru/, её появление совершило настоящую революцию в индустрии спецтехники, навсегда изменив представление о мобильности и скорости работы.

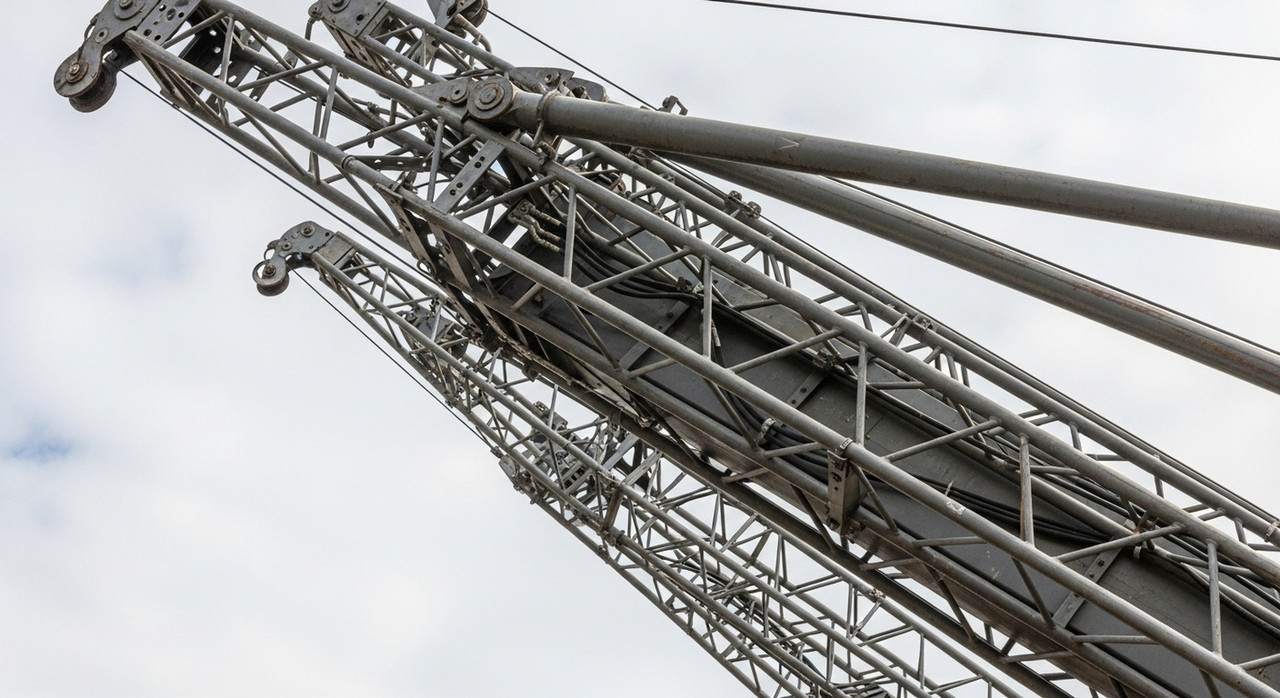

До внедрения телескопических систем краны оснащались решетчатыми стрелами. Чтобы привести такую машину в рабочее состояние, требовались серьезные подготовительные работы: секции доставлялись отдельными грузовиками, а монтаж занимал часы, а то и дни. Телескопическая конструкция полностью решила эту проблему. Сегодня крану достаточно заехать на объект, выставить опоры и за считанные минуты выдвинуть стрелу на нужную длину. Это позволило подрядчикам экономить колоссальные бюджеты на логистике и времени простоя.

Инженерная мысль не стоит на месте, и сегодня на рынке лидируют технологические гиганты, которые значительно усовершенствовали конструкцию телескопической стрелы. Когда мы говорим о надежности и инновациях, на ум сразу приходят такие бренды, как Liebherr, ставший синонимом немецкого качества, а также амбициозные лидеры китайского машиностроения — SANY и XCMG. Эти производители внедряют сложнейшие системы гидравлики и сверхпрочные сплавы стали, позволяя стрелам выдерживать экстремальные нагрузки при минимальном собственном весе.

Для владельца парка техники понимание того, как устроена телескопическая стрела, — это не просто теоретический интерес, а важный практический вопрос. Знание принципов работы помогает правильно эксплуатировать дорогостоящее оборудование, избегать критических ошибок при перегрузках и вовремя замечать износ узлов. В этой статье мы подробно разберем, что скрывается внутри стального короба стрелы, как гидравлика управляет многотонными секциями и что нужно делать, чтобы механизм служил годами без капитального ремонта.

Анатомия стрелы: Из чего состоит «телескоп»?

На первый взгляд телескопическая стрела кажется монолитной стальной конструкцией, но внутри она скрывает сложную инженерную систему, где каждый элемент работает в условиях колоссального давления. Чтобы понять, как кран удерживает многотонные грузы на высоте десятиэтажного дома, нужно разобрать его «скелет» на детали.

Основу конструкции составляют следующие узлы:

Основание (корневая секция) — это самая массивная и прочная часть стрелы, которая крепится непосредственно к поворотной платформе крана. Она принимает на себя основной изгибающий момент и служит «чехлом», в который складываются остальные сегменты.
Выдвижные секции — промежуточные и концевые звенья. В зависимости от модели крана их может быть от двух до семи. Каждая последующая секция чуть меньше предыдущей по сечению, что позволяет им заходить друг в друга по принципу матрешки.
Плиты скольжения (ползуны) — малозаметные, но критически важные детали. Это специальные износостойкие вставки, расположенные между секциями. Они минимизируют трение металла о металл при выдвижении и обеспечивают плавность хода. Для владельцев техники брендов Lovol, SDLG или Zoomlion состояние ползунов — главный индикатор состояния всей стрелы, так как их износ напрямую ведет к повреждению дорогостоящих металлоконструкций.
Оголовок стрелы и блоки — венчающая часть конструкции. Здесь установлены канатные блоки (шкивы), через которые проходит грузовой трос. От геометрии оголовка зависит, насколько эффективно распределяется нагрузка при подъеме максимального веса.

Особое внимание инженеры уделяют профилю — форме поперечного сечения секций. Если раньше стрелы делали преимущественно прямоугольными, то сегодня производители борются за снижение веса при сохранении жесткости. Сейчас на рынке доминируют два основных типа:

U-образный профиль: его нижняя часть выполнена в виде полукруга. Такая форма отлично сопротивляется боковому кручению и снижает общую массу конструкции.
Овоидный профиль: самая продвинутая форма с эллиптическим сечением. Она позволяет равномерно распределять напряжение по всей площади металла, исключая точки концентрации нагрузки в углах. Именно такие стрелы позволяют кранам Zoomlion и SANY показывать выдающиеся результаты по грузоподъемности на больших вылетах.

Качество стали и точность подгонки этих элементов определяют не только грузоподъемность, но и ресурс работы гидравлики. Любой люфт или перекос из-за стертого ползуна заставляет гидроцилиндр работать с перегрузкой, что в конечном итоге приводит к дорогостоящему простою всей машины.

Механизмы выдвижения: Гидравлика vs Канаты

Метод, которым секции стрелы приводятся в движение, определяет не только скорость работы крана, но и его максимальную грузоподъемность. Инженеры ведущих мировых брендов используют три основные схемы телескопирования, каждая из которых имеет свои эксплуатационные особенности.

Полная гидравлика: Сила в каждом сегменте

В этой системе внутри стрелы установлено несколько гидроцилиндров — по одному на каждую подвижную секцию. Они могут срабатывать последовательно или одновременно. Такая конструкция считается наиболее надежной и простой в управлении, так как гидравлика обеспечивает прямой контроль над каждым метром вылета. Однако у «полной гидравлики» есть существенный минус: цилиндры весят очень много. Чем длиннее стрела, тем тяжелее становится сама машина, что снижает полезную грузоподъемность на больших вылетах. Именно поэтому чисто гидравлическое выдвижение чаще встречается на коротких стрелах и на кранах небольшой грузоподъемности.

Канатно-блочная система: Легкость и синхронность

Это комбинированный метод, который часто можно встретить в технике Shantui или SEM. Здесь используется всего один или два гидроцилиндра для выдвижения первой секции, а остальные сегменты вытягиваются с помощью системы стальных канатов и блоков (полиспастов). Принцип прост: когда цилиндр толкает одну секцию, натянутые тросы автоматически «тянут» за собой все последующие.

Преимущества такой схемы:

Малый вес: тросы весят значительно меньше массивных гидроцилиндров.
Синхронность: все секции выходят одновременно, что ускоряет подготовку к работе.

Тем не менее, эта система требует тщательного ухода. Канаты имеют свойство растягиваться и перетираться, поэтому владельцам парка техники необходимо регулярно проверять их натяжение и целостность, чтобы избежать перекоса секций.

Одноцилиндровая система с фиксаторами (Pinning system)

Это венец инженерной мысли, который активно применяют лидеры рынка — SANY и XCMG на своих тяжелых моделях. Внутри стрелы находится всего один мощный гидроцилиндр, оснащенный специальным захватом. Процесс напоминает работу поршня в автоматическом режиме: цилиндр захватывает одну секцию, выдвигает ее до нужной точки, фиксирует стальными пальцами (пинами) в основном коробе, отсоединяется и возвращается за следующей секцией.

Такая «умная» система позволяет создавать сверхдлинные и при этом легкие стрелы, способные поднимать рекордные веса. Однако она требует сложной электронной начинки и высокоточных датчиков, чтобы процесс фиксации проходил без сбоев. Для оператора это означает максимальную эффективность, а для механика — необходимость использования только оригинальных запчастей и специализированного ПО для диагностики.

Принцип действия и гидравлическая схема

Работа телескопической стрелы основана на законах гидростатики: передаче энергии давления от насоса к исполнительным механизмам через поток масла. Чтобы многотонная конструкция плавно выдвигалась и, что более важно, надежно удерживала груз в статичном положении, гидросхема автокрана включает в себя десятки прецизионных компонентов.

Процесс выдвижения секций можно разделить на несколько этапов:

Создание потока: Гидронасос, приводимый в действие двигателем шасси, нагнетает рабочую жидкость из бака в общую магистраль под высоким давлением.
Распределение энергии: Когда оператор перемещает рычаг в кабине, сигнал поступает на гидрораспределитель. Этот узел направляет поток масла в соответствующую полость гидроцилиндра (поршневую — для выдвижения, или штоковую — для втягивания).

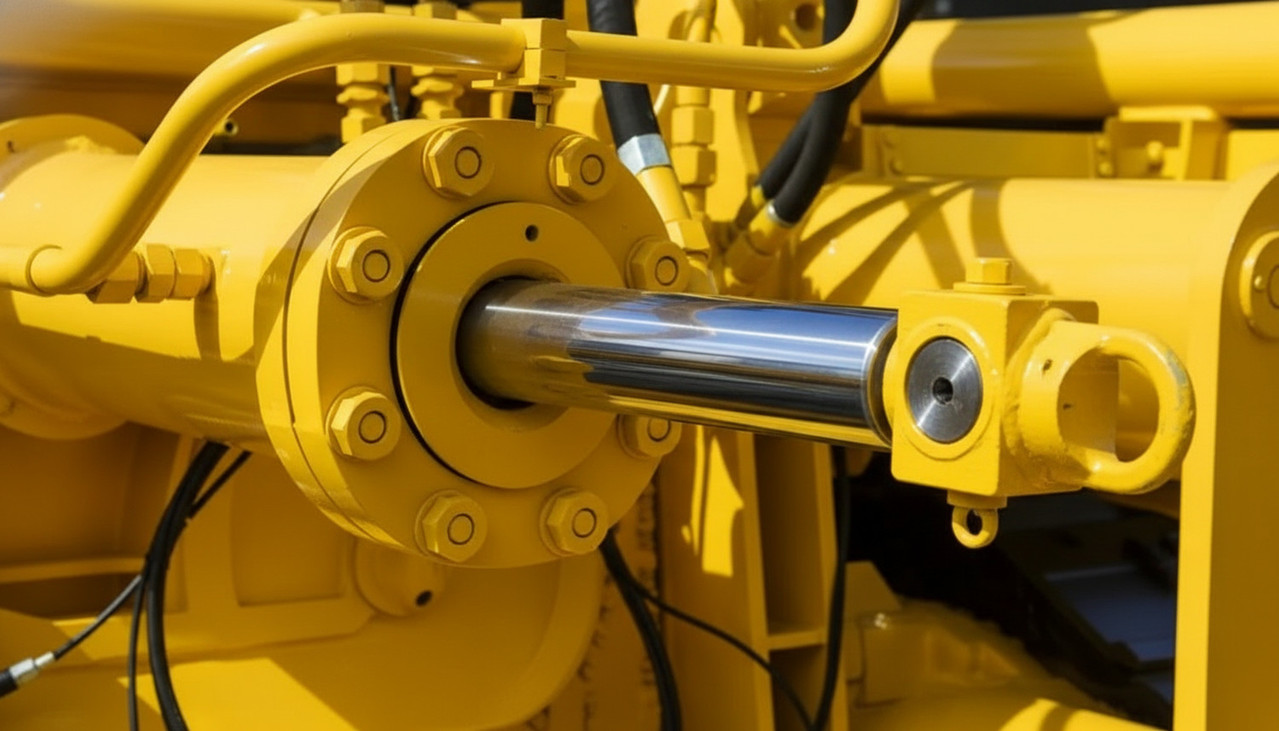

Работа цилиндра: Масло давит на поршень, заставляя шток перемещаться. Учитывая огромные нагрузки, принцип работы гидроцилиндра стрелы предполагает использование специальных уплотнений, способных выдерживать давление в сотни атмосфер без утечек.

Одним из самых важных элементов схемы является гидрозамок (обратный управляемый клапан). Это предохранительное устройство, которое блокирует выход масла из поршневой полости цилиндра в тот момент, когда распределитель находится в нейтральном положении или если произошел разрыв питающей магистрали. Именно благодаря гидрозамкам стрела не складывается под тяжестью собственного веса и веса груза. Без этого клапана любая утечка в системе привела бы к мгновенному падению секций, что недопустимо по технике безопасности.

Для обеспечения плавности хода в схему также включаются тормозные клапаны. Они предотвращают «рывковое» движение при складывании стрелы, когда внешняя нагрузка (вес груза) совпадает с направлением движения поршня. Правильно настроенная гидравлика позволяет точно позиционировать груз, что особенно ценится в технике мировых лидеров отрасли.

Секции и профили: Почему форма имеет значение?

Внешне все стрелы кажутся похожими, однако в разрезе они могут иметь кардинально разную форму. В краностроении форма поперечного сечения секции — это не вопрос дизайна, а сложный расчет на прочность, массу и устойчивость к деформации. Эволюция профилей прошла путь от простых геометрических фигур до сложных аэродинамических форм.

На заре развития индустрии стандартом были прямоугольные и трапециевидные профили. Их производство было дешевым и технологически простым: четыре стальных листа сваривались между собой под прямым углом. Однако у таких конструкций есть критический недостаток — «усталость» металла в углах. Именно в местах сварных швов концентрировалось максимальное напряжение, что со временем приводило к появлению микротрещин. Кроме того, прямоугольная стрела обладает избыточной массой, которую крану приходится поднимать «самому себе», жертвуя полезным весом груза.

На смену им пришел овоидный профиль. В его основе лежит форма эллипса, где нижняя и верхняя части секции имеют плавные закругления. Сегодня такие гиганты, как LiuGong и XCMG, практически полностью перевели свои модельные ряды на «овоид». И на это есть три веские причины:

Равномерное распределение нагрузки: отсутствие острых углов позволяет напряжению «растекаться» по всей площади сечения. Это исключает зоны концентрации напряжений.
Повышенная жесткость на кручение: овоидная стрела меньше вибрирует и раскачивается при сильном ветре или резком повороте платформы.
Снижение веса: использование высокопрочных сталей в сочетании с округлой формой позволяет сделать стенки секций тоньше без потери прочности.

Как это влияет на грузовысотные характеристики (ГВХ)? Все просто: чем легче и жестче стрела, тем выше и дальше она может подать груз. Например, кран с овоидной стрелой при прочих равных условиях сможет поднять на 10–15% больше веса на максимальном вылете, чем его предшественник с прямоугольным профилем. Для заказчика это означает возможность выполнить более сложную работу меньшим по тоннажности (и более дешевым в аренде) краном.

Техническое обслуживание и типичные поломки

Телескопическая стрела — это высоконагруженный узел, работающий в условиях постоянного трения и давления. Даже самая надежная техника от мировых лидеров требует регулярного внимания, иначе мелкая неисправность быстро перерастает в дорогостоящий капитальный ремонт или, что хуже, в аварийную ситуацию на объекте.

Рассмотрим основные критические точки, за которыми обязан следить механик:

Износ плит скольжения (ползунов): Это расходный материал, принимающий на себя всё трение между секциями. Если вовремя не заменить ползуны, металл начнет тереться о металл, повреждая внутренние поверхности стрелы. Явным признаком износа является характерный «скрежет» или рывки при выдвижении. Специалисты рекомендуют замерять толщину плит каждые несколько месяцев и менять их при достижении критического износа, не дожидаясь появления люфтов.
Герметичность гидросистемы: Протечки масла по штоку гидроцилиндра говорят об износе уплотнений. Работа с «потеющим» цилиндром приводит к падению давления и риску самопроизвольного складывания стрелы. Своевременная замена ремкомплектов гидроцилиндров — это базовое требование безопасности.
Геометрия секций: Деформация (искривление) металла обычно возникает при нарушении правил эксплуатации или перегрузе. Даже небольшое отклонение от оси делает невозможным плавное телескопирование и требует сложной правки или полной замены секции.

Ключевым фактором долголетия «телескопа» является правильная смазка. Регламент большинства производителей, таких как SANY, Zoomlion и SDLG, подразумевает использование специализированных графитовых или литиевых смазок, которые не вымываются осадками и сохраняют свойства при экстремальных температурах. Наносить смазку следует на чистую поверхность, предварительно удалив остатки старого состава с частицами песка и пыли, которые работают как абразив.

Для поддержания заводских характеристик крайне важно использовать оригинальные комплектующие. Установка некачественных ползунов или дешевых аналогов уплотнений может привести к заклиниванию стрелы в самый ответственный момент. Оригинальные запчасти для SANY, Zoomlion и SDLG проходят строгий контроль геометрии и состава материалов, что гарантирует их идеальную совместимость с гидравлической системой крана и сохранение паспортной грузоподъемности.

Заключение: Как продлить жизнь стреле автокрана

Телескопическая стрела — это самый дорогостоящий и нагруженный элемент автокрана. Несмотря на то что современные инженеры закладывают в металлоконструкции серьезный запас прочности, неправильная эксплуатация может вывести механизм из строя за один рабочий сезон. Чтобы техника работала бесперебойно, а стрела сохраняла идеальную геометрию, достаточно придерживаться базовых правил ухода.

Ваш ежедневный и периодический чек-лист по эксплуатации должен включать следующие пункты:

Строгий контроль перегруза: Никогда не игнорируйте показания приборов безопасности (ОНК, ограничителей грузоподъемности). Работа на пределе возможностей или с отключенной защитой — прямой путь к микротрещинам и необратимой деформации секций.
Чистота поверхностей: Пыль, песок и строительный мусор, попадая на смазанные поверхности секций, превращаются в абразивную пасту. Она моментально изнашивает ползуны и оставляет глубокие задиры на металле. Регулярно очищайте и обновляйте смазочный слой.
Своевременное ТО: Замена гидравлического масла и фильтров должна проводиться строго по регламенту. Грязное масло вызывает ускоренный износ манжет гидроцилиндров и заклинивание клапанов гидрозамков.
Визуальный осмотр: Перед началом смены проверяйте состояние канатов и отсутствие потеков масла. Раннее обнаружение проблемы экономит десятки тысяч рублей на последующем ремонте.

Помните, что ресурс работы телескопической стрелы напрямую зависит от качества используемых комплектующих. Установка неоригинальных плит скольжения или некачественных уплотнений может нарушить плавность хода и привести к заклиниванию секций под нагрузкой. Для обеспечения максимальной надежности и безопасности на объекте выбирайте только проверенные компоненты.

Если вам необходимы сертифицированные детали для восстановления или обслуживания вашей техники, вы можете найти всё необходимое в нашем каталоге: Запчасти для XCMG, Zoomlion, SANY, LiuGong, Shantui, Lovol, Sem, SDLG. Оригинальные запчасти — это гарантия того, что ваш кран справится с любой задачей без лишних простоев.
